Ремонт инвертора станка с ЧПУ — восстановление работоспособности за 3 дня

Поломка инвертора (частотного преобразователя) в системе ЧПУ — это критическая неисправность, которая полностью парализует производственный цикл. В 2025 году покупка нового оригинального привода осложнена сроками поставок и высокой стоимостью, компонентный ремонт инвертора обходится в 3-4 раза дешевле покупки нового оборудования.

В этой статье мы разберем процесс восстановления инвертора на примере нашего недавнего заказа.

Основные симптомы неисправности инвертора ЧПУ

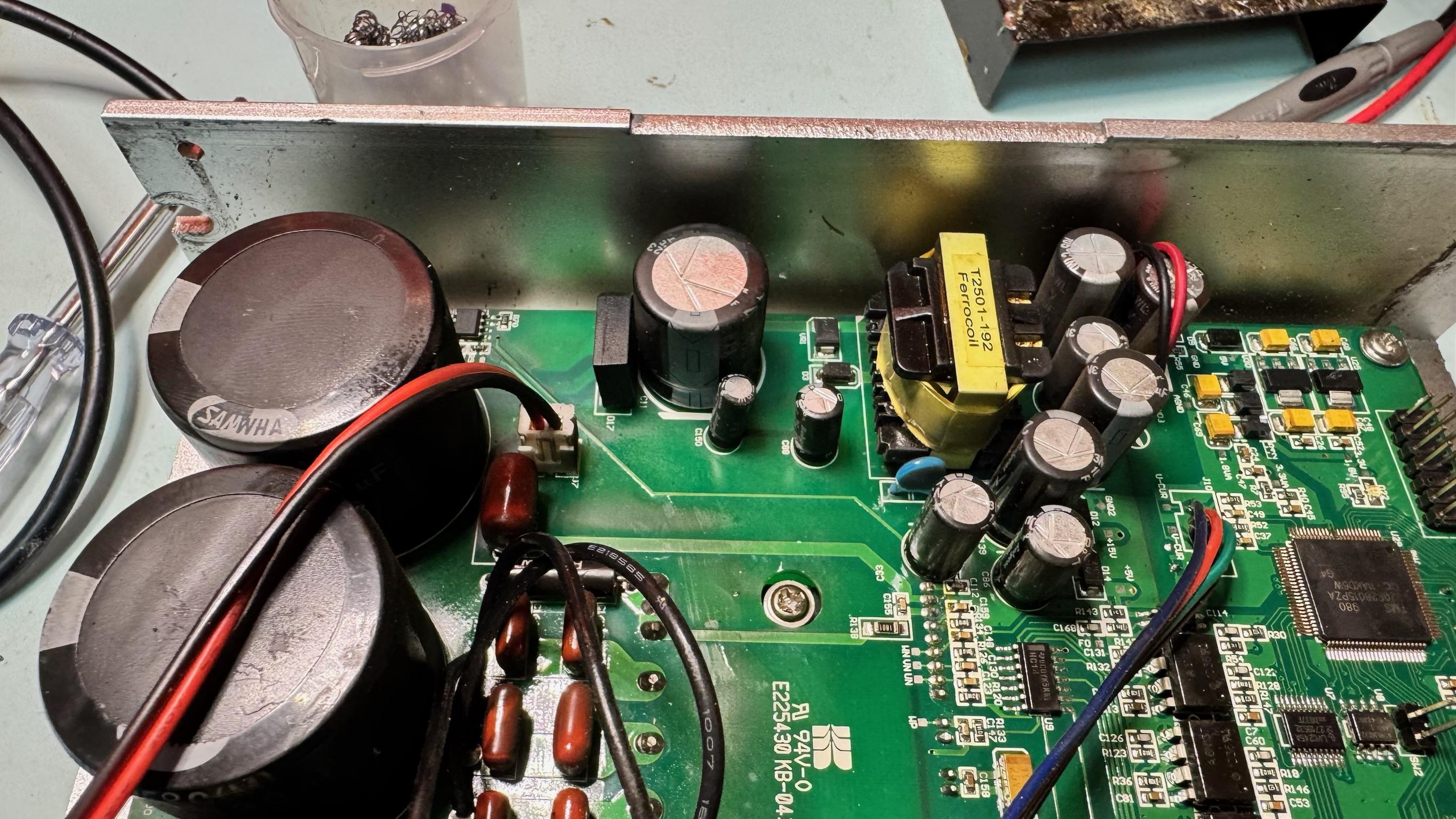

К нам в работу поступил частотный преобразователь мощностью 15 кВт от токарного обрабатывающего центра.
Симптомы были классическими:

• Станок выдает ошибку «Overcurrent» (перегрузка по току).

• Привод не запускает шпиндель.

• Отсутствие индикации на панели управления инвертора.

Пошаговый процесс ремонта в нашем сервисном центре

1. Глубокая диагностика

Первым делом инженер проводит визуальный осмотр и замеры силовой части. В данном случае диагностика выявила пробой IGBT-модуля и повреждение цепей драйвера управления затворами. Причиной стал износ электролитических конденсаторов, что привело к повышенным пульсациям.

2. Компонентный ремонт

В отличие от официальных сервисов, которые предлагают менять блок целиком, мы выполняем локальную замену деталей:

• Замена IGBT-модуля: Установка оригинального силового ключа 2025 года выпуска.

• Восстановление драйвера: Замена оптопар и резисторов в обвязке управления.

• Ревизия системы питания: Замена высоковольтных конденсаторов на аналоги с улучшенными характеристиками.
